GD3004 一入三出配电型隔离分配器，实现电源、输入、输出三端隔离。把现场二线制信号、三线制信号、四线制信号(有源信号)进行滤波和噪声衰减，阻隔地环路，隔离不同的地电势，抑制外磁场的影响，生成三组标准的模拟信号。

环境：

运行环境温度 (IEC60068-2-1,IEC60068-2-2)...................................................-40℃～ 60℃

存储温度 (IEC60068-2-1,IEC600068-2-2)......................................................-40℃～ 85℃

防护等级 (IEC60529)...............................................................................IP20

运行环境湿度 (IEC60068-2-56).........................................................10% ～ 90%RH 无凝结

存储湿度 (IEC60068-2-56)..............................................................5% ～ 95%RH 无凝结

最高海拔 ........................................................................................2000m

污染等级 (IEC60664)..................................................................................2

过电压等级 (IEC61010-1).............................................................................II

冲击和振动 ：随机(IEC60068-2-64)....................................................5grms,10Hz-500Hz

运行环境振动：随机(IEC60068-2-64).......................................................5g,10Hz-500Hz

　　　　　　：正弦 (IEC60068-2-6)........................................................5g,10Hz-500Hz

运行环境冲击 (IEC60068-2-27)..........................................................3.0g, 11ms 半正弦

　　　　　　　　　　　　　　.........................................................18 次冲击，6 个方向

EMC：

IEC61326-3-1; 工业抗扰度标准

安全性：

IEC61010-1, 输入，输出，电源三端隔离，介电强度 3750Vrms, 10 秒介电耐压测试。

输出 / 输出介电强度 3750Vrms,10 秒介电耐压测试

绝缘电阻：输入 / 输出 / 电源之间 >100MΩ, 输出 / 输出之间 >100MΩ

供电电源：

20 ～ 32Vdc, 电压纹波 Vpp ≦ 5V(pp),

电源消耗：当 24V 供电时，满载电流 <70mA

电源端口暂态过电压：±120V DC/10s

电源端口过流限制 <300mA

配电电压：

20mA 配电时，电压≧ 22V

输入信号：

二线制信号、三线制信号、四线制信号 ( 有源信号 )

电流保护：过流保护 30mA.

电压保护：过电压保护 ±60V DC/10s

输出信号：

0 ～ 20mA、4 ～ 20mA、0 ～ 5V、0 ～ 10V、1 ～ 5V、2 ～ 10V、无源输出 (Sink I 模式 )

电流保护：过流保护 30mA.

电压保护：过电压保护 ±60V DC/10s

主要技术指标 ( 执行标准 IEC61298)：

输入阻抗 : 电流输入时，约 60Ω;电压输入时，≧ 1MΩ

输出带载 : 电流 0 ～ 20mA、4 ～ 20mA,R l ≦ 500Ω( 高负载可定制 )

电压 0 ～ 5V、1 ～ 5V,R l ≧ 1KΩ;电压 0 ～ 10V、2 ～ 10V,R l ≧ 2KΩ

( 电压输出要求重载精确输出时，可定制四线制输出)

无源输出 (Sink I 模式 ): 电压≦ 30V, 保护电流 <30mA

传输准确度 :±0.05%F.S(25℃ ±2℃ )

温度漂移：<±0.002%F.S/℃

阶跃响应时间：<25µs(10% ～ 90% 的改变)

截止频率 (-3dB)：10KHz

供电电源变化影响：<±0.01%F.S

输出带载影响：<±0.01%F.S

输出纹波：250Ω 负载时 ≦ 10mVrms

共模抑制 CMRR：140dB

瞬态共模传输抑制 CMTI：15KV/µs

浪涌冲击 (IEC255-4)：5KV 1.2/50µs 电压波形 ,8/20µs 电流波形

MTBF(IEC61508,GJB/Z299B):390 年

CE 规范：

产品已达到现行欧盟产品规范的基本要求，如下所示：

.2006/95/EC;低电压规范(安全性)

.2004/108/EC;电磁兼容规范标准 (EMC)

接线图：

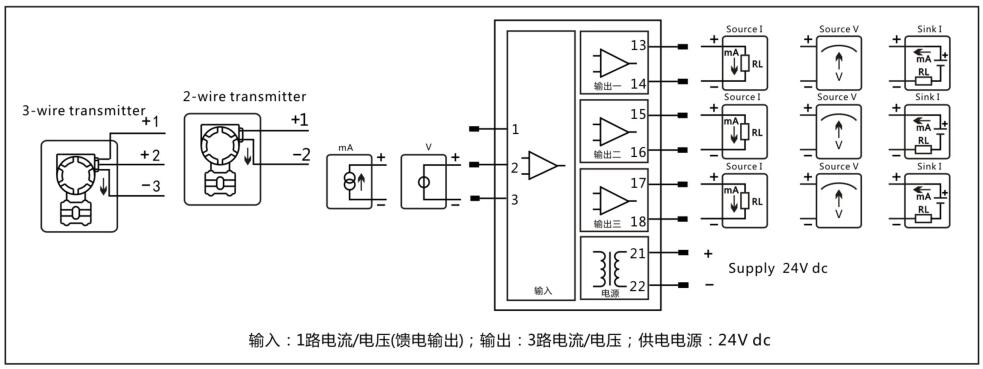

GD3004一入三出配电型通用隔离分配器

外观：

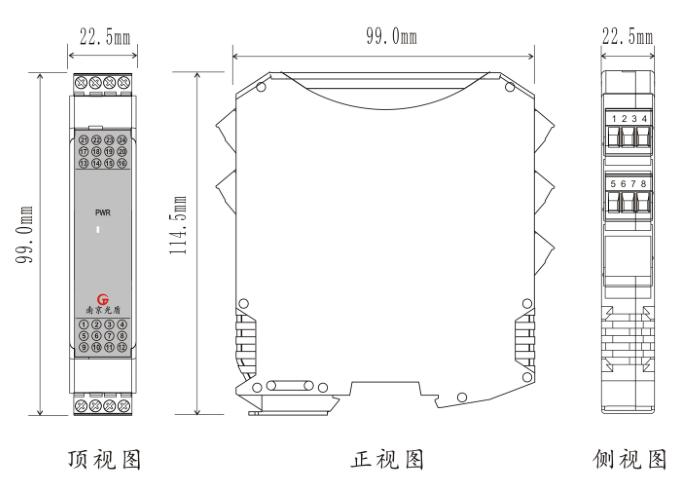

GD3004 一入三出外观图

PWR： 电源指示灯 ( 绿色 LED)，仪表供电时亮

安装：35mm DIN 导轨安装，安装时请注意卡位稳定，牢固，请尽可能垂直安装，以利于仪表内部散热

体积：114.5mm X 99mm X 22.5mm

重量：85g

注 1：应用在高压工作环境中，必须保证跟相邻设备有足够的空间隔离和电冲击保护

注 2：本说明书如与网站、样本不一致，以此说明书为准

注 3：产品型号以出厂为准，如用户更改产品输入输出信号类型，本说明书性能指标不能保证

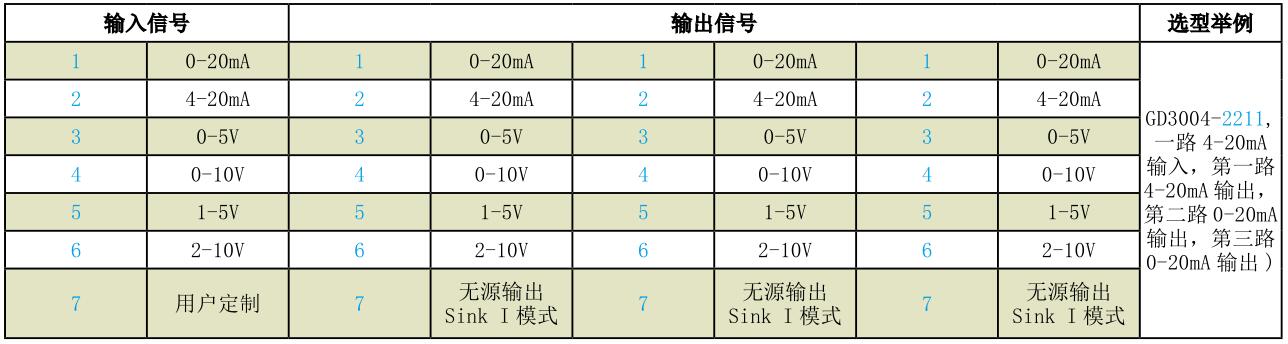

GD3004 一入三出配电型隔离分配器选型指南
